平衡机实际操作技术性

    转子动平衡实际操作技术性：因为做均衡实验的电机转子类型多种多样,相对应的均衡加工工艺方式,试验设备和校准方式也不尽相同,应依据电机转子结构特点和均衡规定,挑选适合的均衡方式,试验设备和校准方式.

(一) 校正脸的挑选

均衡校正脸务必挑选垂直平分电机转子中心线的平面图.

(1)对薄盘状电机转子(L/D≤5),因偶不平衡不大,一般只挑选一个校正脸,称之为单层均衡或称转子动平衡.

(2)针对短轴类电机转子(L/D＞5),必不可少挑选二个或二个之上校正脸,称两面均衡或多方面均衡亦称转子动平衡.

(3)针对原始高低不平考量非常大,动平衡泥转动时震动过大的电机转子,应先做单层转子动平衡,且校正脸最好是挑选在重心点所属的平面图上,防止偶高低不平考量扩大;或挑选在重心点两边的2个校准表面校准,或依据规定,挑选在挨近重心点的平面图上校准,随后再做转子动平衡.

(4)发动机曲轴应在专业的发动机曲轴动平衡机上均衡

(二)校准方式

电机转子的不平衡是以其管理中心主惯性力轴与转动轴线不重叠而造成的.均衡便是更改电机转子的品质遍布,使其管理中心主惯性力轴与转动轴线重叠而做到均衡的目地.

当精确测量出电机转子不平衡的数值或相位差后,校准的方式有:

(1)去重复法—即在重的一方用打孔,切削,錾削,切削和激光器破孔等方式除去一部分金属材料.

(2)加剧法--即在轻的一方用螺栓连接,铆合,电焊焊接,镀洛金属材料等方式,再加上一部分金属材料..

(3)回归分析法—根据拧入或拧出螺丝以更改校准净重半经,或在槽体调节二个或二个之上平衡块部位.

(4)热补偿—根据对电机转子部分加温来调节产品工件安装情况.

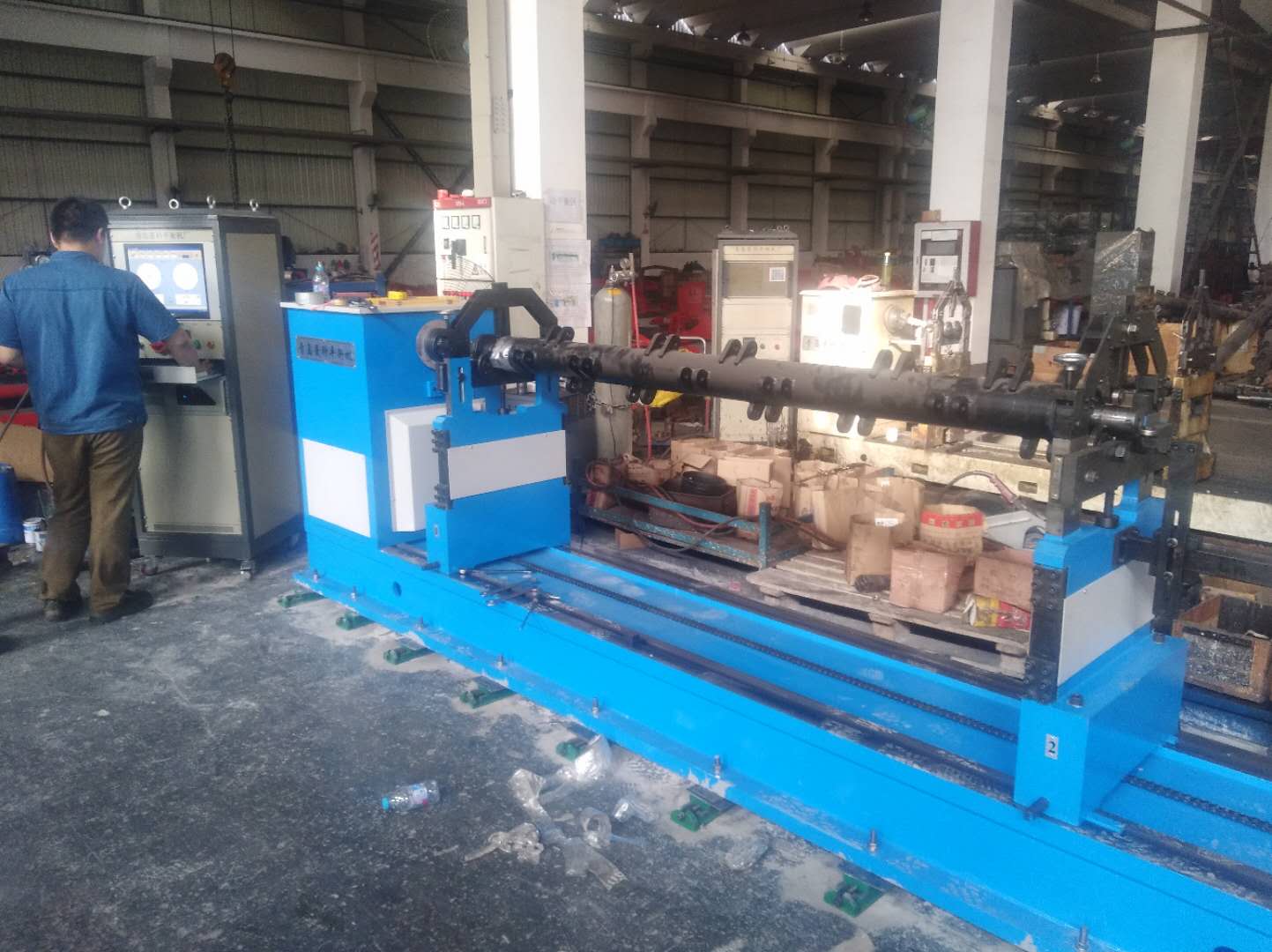

(三)硬支撑平衡机操作流程概述

1、调节平衡机的两双摆架部位,将电机转子两滚动轴承档放置两只承滚轴中(或V型支撑中)精确测量a,b,c径向间距,挑选校准半经R1,R2.

2、挑选相对应的支撑形式(务必与具体支撑情况相符合),挑选均衡方法(动,静或静偶将测定的a,b,c,R1,R2,规格数据信息键入检测箱,键入均衡尺寸公差.

3、挑选适合的均衡转速比(可启动检测,也可预设定).

4、启动.检测Ⅰ,Ⅱ校准表面的不平衡数值.

5、校准.依据检测箱表明的Ⅰ,Ⅱ校准表面的高低不平考量及不平衡相位差选用适合的方式校准.

注:一般硬支撑平衡机表明的不平衡数值均为校准半经r1,r2平面图上的不平衡净重m,要求重径积G=mr.

有一些平衡机(如申克平衡机CAB590A或CAB690)编有重径积测算程序流程,则可无须再测算,只需打印出出結果就可以.

(四)软支撑平衡机的操作流程概述(参照图5)

1、仿真模拟均衡(调零,家用电器均衡).

2、考试重,算出4个α值.

a)、左边r1处考试重5G:调节右边分离出来旋纽,使Ⅱ面光斑为零,左边敏感度旋纽放到10.(若为有利于测算,可轴体,至Ⅰ面标尺值A1为整数金额)

b)、右边r2处考试重5G:调节左边分离出来旋纽,使Ⅰ面光斑为零,右敏感度旋纽放到10.(或为有利于测算,可轴体,至Ⅱ面标尺值A2为整数金额)

c)、将试重加在左校正脸r1处,重核Ⅰ面标尺值.

3、 测算Ⅰ,Ⅱ校正脸敏感度U1,U2.

计算方法:U=5Gr/A式中U—设备敏感度

G—试重(相当于产品工件容许的高低不平考量)

A─泰利斯表所表明的标尺值

注：两面校准时,标记字符各自意味着1,2..

4、纪录设备敏感度,面,量标尺值以便下一次类似产品工件均衡时应用.

以上操作流程中,:面分离出来旋纽即是W1,W2两电阻器称之为清除上下高低不平考量互相影响的分离出来电源电路.

(五)不一样种类电机转子的转子动平衡常见问题

1.滚柱轴承电机转子的均衡

配有滚柱轴承的电机转子,均衡时最好是带上滚柱轴承一起均衡,进而清除滚柱轴承的内环线轴力造成的不平衡,带滚动轴承的电机转子一般在V型支撑上开展.

2.无电动机轴的电机转子的均衡

无电动机轴的电机转子务必在加工工艺轴上开展均衡.因为加工工艺轴自身的生产制造偏差:轴向和径向颤动.加工工艺轴自身的不平衡及其电机转子相互配合时存有的轴向空隙,使电机转子在均衡的时候会产生难以避免的偏差.

为了更好地使加工工艺轴与零件的相互配合偏差造成的高低不平考量与无颈电机转子的高低不平考量分离,在加工工艺轴上只检验电机转子的高低不平考量,可选用180°属七和弦的均衡方式.

均衡好的拼装件一般不可拆装,假如加工工艺规定务必拆装时,解决各零件的相对位置搞好标识,便于重新安装时,修复原先的相对位置,确保其总体精密度.

因为标识仅对轴向旋转标志显著合理,对径向标志无功效,故拼装件拆装又重新安装后,仍难确保修复原先的均衡精密度,比如靠抛丸面相互配合的电机转子总程,若要想尽量小地降低安装偏差,务必对卡紧力严格操纵(比如对里支撑型电机转子总程卡紧大作好记录等).

针对有一些拼装件(如带叶子的轴)则可在有测力计和力偶的静偶分离出来的平衡机上先对轴开展均衡,找到矢量素材方位,随后有目的性地装上叶子再开展均衡,可大大的减少不平衡去净重,确保外型品质.

1、高低不平考量大的电机转子的均衡

(1)可先开展转子动平衡,若在平衡机上开展转子动平衡,则务必在滚轴支撑上支撑产品工件,运用作用力作转子动平衡.

(2)或先作低速档均衡,即减少一切正常的均衡转速比,以减少向心力开展初均衡校准,随后再开展一切正常转速比均衡.
