 | （全国服务热线） 0574-87115956 |
| （全国服务热线） 0574-87115956 |
宁波市北仑区广起精密仪器有限公司
联系人：张先生
电话：0574-87115956/81928687
手机：13396632726
邮箱：zyhbalance@163.com
传真：0574-87156659
地址：宁波市北仑区恒山路239号
852-5高比重环氧平衡胶泥
●产品说明
1.产品成份
852-5环氧平衡胶泥分为甲、乙两组份，分别以环氧树脂及环氧固化剂，固化促进剂为主要成份，配以填料组成。
2.产品特性

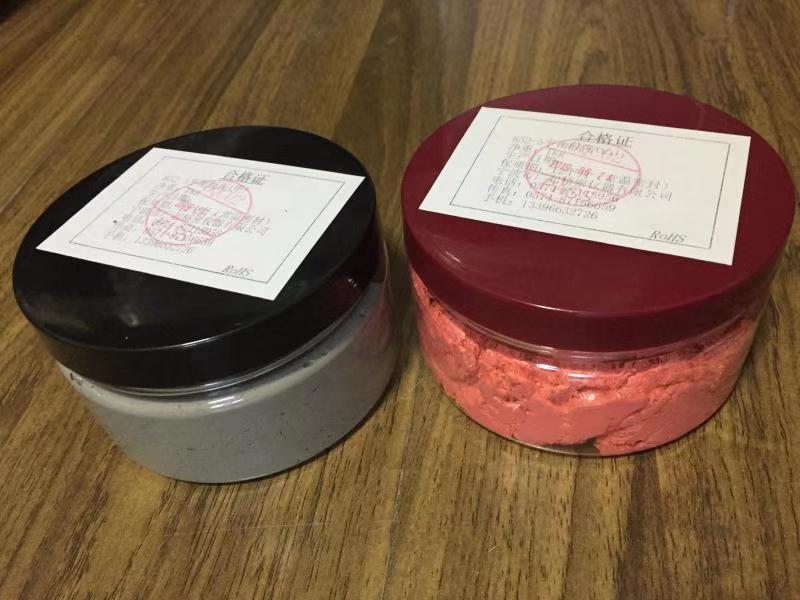

甲组份为灰色，乙组份为红色。胶泥的成型性、触变性能好，比重远大于普通的平衡胶泥。对于绕组线圈表面具有优良的粘结力。胶泥在室温下能较快固化，固化物耐热等级为F级。
3.产品用途
852-5环氧平衡胶泥最适宜各类体积较小、较平衡空间不足的转子的动平衡校准，如航模马达、直流微电机、散热风扇等。
●技术要求
序号 | 指标名称 | 指标 |
1 | 外观，25～30℃ | 橡皮泥状体，常温下可塑 甲组灰色，乙组红色 |
2 | 适用期，两组份混匀后，20±5℃，不小于 | 40分钟 |
3 | 硬化时间，两组份混匀后，20±5℃，h，不多于 | 24 |
4 | 硬化物相对密度，20±5℃ | 5.0±0.1 | |||||
5 | 重量变化(绝对值)，固化前后，％，不大于 | 0.01 | |||||
6 | 动态粘接力（常温下） m/min | 2000 | |||||
7 | 平衡胶泥甲、乙组混合后，硬化特性 | 环境温度 ，℃ | 5～10 | 20 | 25 | 30 | 70 |
硬化时间，h | 10～20 | 4～5 | 2～3 | 1.5 | 0.5 | ||
●使用方法
1、待粘贴胶泥平衡处应清洁干燥，有油污时可用酒精擦除。
2、胶泥使用前把甲、乙组份按质量比甲：乙=1：1混合。（注：由于甲、乙组份的材料不同，两种胶泥的体积也有所差异，请严格按重量比甲：乙=1：1混合）
3、在室温下（若环境温度太低会影响使用，建议操作温度尽可能保持在25℃左右）用手捏混至颜色均匀，按动平衡仪指示不平衡量，摘取胶泥，用手粘贴于不平衡处（线圈端部内侧、外侧或其它部位），调整粘贴的胶泥量，直至动平衡校准合格为止。
4、校准动平衡粘贴上的胶泥在不小于5℃的室温下放置24小时后，即自行硬化。固化过程中无逸出物。
5、冬季由于该产品的比重高、密度大所以捏起来很结实，会感觉有点硬，可用电吹风稍加热至发软，有条件时可专备一只烘箱把甲、乙组份胶泥分别加热至30℃左右，再捏混使用。被粘表面也可适当加热，使用起来会更理想。
6、若因室温过高，胶泥发软沾手，可在胶泥或手上擦点硅微粉或滑石粉再捏混。长时间操作者建议使用橡皮指套。
7、甲、乙组份混合时，以“重复绞麻花”法捏混最为简便。效准工作结束后，请用医用酒精清洁手上的残留物质。
●包装与贮存
1.甲乙组分开储存贮存，室温避光，贮存期为12个月。
2.产品分别包装于塑料盒中，甲、乙组份各为1公斤或按客户要求灌装。
2019年3月10日修订
